首页 >> 产品中心 >>水平式垃圾压缩中转站 >> 水平式垃圾中转设备
详细说明

水平式垃圾中转设备

联系方式
13343733818
收藏
  • 产品说明
  • 产品参数

    水平式垃圾中转设备概述

水平式垃圾中转设备水平式垃圾中转设备是一种置于地下的升降式垃圾压缩中转站,垃圾收集投放处理很方便,当垃圾压缩中转站处于地坑内时,通过各种垃圾收集运输车辆或其它途径将松散垃圾倾倒入垃圾压缩中转站内;

由其压缩机构对垃圾进行压缩,经过多次垃圾投放及压缩循环,压满一箱垃圾后,由垃圾压缩中转站的举升机构,将垃圾压缩中转站箱体升出地面,垃圾压缩中转站升出地坑并与垃圾转运车辆对接后,打开箱门,通过挤压推板将箱体内的压缩垃圾块转移到运输车辆箱体内,运输车辆离开箱体后关闭箱门,垃圾压缩中转站回落至地坑内,开始下一轮的垃圾收集、压缩、转移作业。


欢迎有需求的用户在线咨询,更加欢迎您来河南德隆重工厂里或安装现场进行考察。

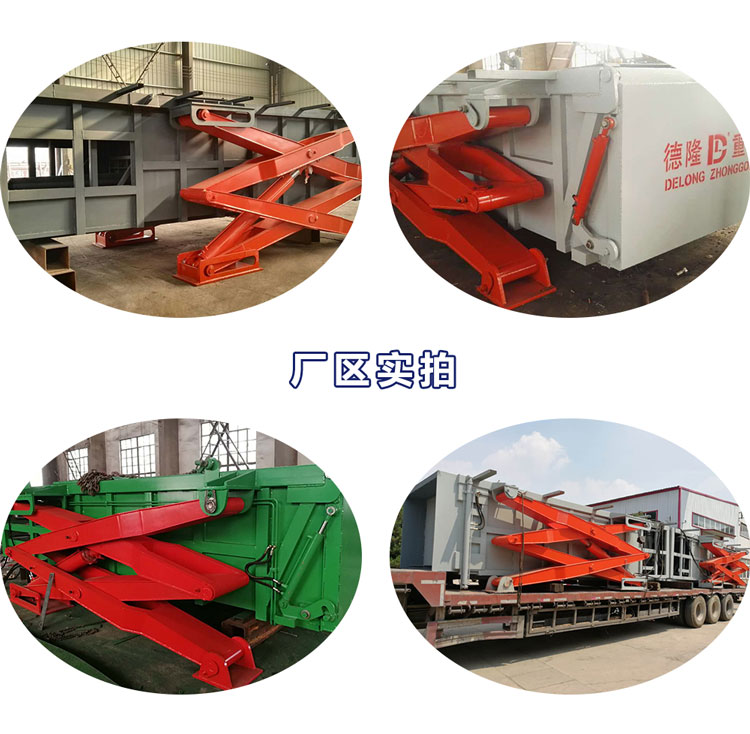

水平式垃圾中转设备

水平式垃圾中转设备


    水平式垃圾中转设备组成

水平式垃圾中转设备是由垃圾压缩机、举升机构、液压系统、电气系统、污水收集系统组成;便于拖拉机、地排车、三轮车及小型农用车直接倾倒,每次可压缩5吨垃圾;且运输垃圾时只运输垃圾压缩块不运输压缩设备。

水平式垃圾中转设备结构图

1、举升架;2、压缩箱体;3、压缩箱前门;4、活动上盖;5、检修孔;6、压缩推铲;7、 液压泵站(位于压缩箱内);8、压缩油缸;9、举升油缸。

水平式垃圾中转设备

    水平式垃圾中转设备工作流程

1、垃圾箱落入地下、垃圾收集车倾倒垃圾、投料门打开;2、投料门关闭、快速推进到位后、转入压缩状态;3、多次垃圾收集;4、重复压缩步骤;5、压缩完成、举升、转运。

水平式垃圾中转设备工作流程


    水平式垃圾中转设备技术参数

项   目单   位参   数
箱体容积M36
日处理量40-60
液压系统压力兆帕21
工作压力兆帕16-18
外形尺寸长5.95x宽3.3x高1.56
箱体容积3.6x1.85x1.05
箱体底面钢板mm8
箱体侧面板厚度mm6
举升装置(举升架)mm14mm、10mm钢板拼装焊接
铰架举升装置支座mm25mm、20mm钢板拼装焊接
工作电压伏特380
配套电机功率千瓦15
额定压缩力45
压缩缸行程3.9
压缩密度吨/立方米0.7-0.9(垃圾种类不同)
压缩比
1:2--1:4
装车高度≤1.6
投料口尺寸1.8×0.8(根据客户需求可调整)
控制形式
遥控器操作
设备安全保障
电液互锁、机械保护等多重保护装置


    水平式垃圾中转设备客户案例

水平式垃圾中转设备客户案例

    水平式垃圾中转设备技术参数

项   目单   位参   数
箱体容积M36
日处理量40-60
液压系统压力兆帕21
工作压力兆帕16-18
外形尺寸长5.95x宽3.3x高1.56
箱体容积3.6x1.85x1.05
箱体底面钢板mm8
箱体侧面板厚度mm6
举升装置(举升架)mm14mm、10mm钢板拼装焊接
铰架举升装置支座mm25mm、20mm钢板拼装焊接
工作电压伏特380
配套电机功率千瓦15
额定压缩力45
压缩缸行程3.9
压缩密度吨/立方米0.7-0.9(垃圾种类不同)
压缩比
1:2--1:4
装车高度≤1.6
投料口尺寸1.8×0.8(根据客户需求可调整)
控制形式
遥控器操作
设备安全保障
电液互锁、机械保护等多重保护装置
